一、VOC在線監測系統產品概述

1.1產生背景及應用領域

揮發性有機物(VOCs)是形成細顆粒物(PM2.5)、臭氧(O?)等二次污染物的重要前體物，進而引發灰霾、光化學煙霧等大氣環境問題。隨著我國工業化和城市化的快速發展以及能源消 費的持續增長，區域內空氣重污染現象大范圍同時出現的頻次日益增多，嚴重制約社會經濟 的可持續發展，威脅人民群眾身體健康。因此，為根本解決 PM2.5、O?等污染問題，切實改善大氣環境質量，國家積極推進其關鍵前體物 VOCs 的污染防治工作。近年來，京津冀及周邊各省市就加強重點工業源揮發性有機物排放在線監控工作，對重點行業揮發性有機物（VOCs）固定污染源、無組織排放在線監測設施和超標報警傳感裝置安裝、聯網提出明確建設要求。

 VOCs排放監測主要涉及石油化工、有機化工、制藥制造、工業涂裝、機械制造、包裝印刷、電子生產、合成革、涂料油漆、服裝加工、家具制造、膠黏劑、制鞋、油品儲運的行業。同時排放具有無組織逸散和有組織固定污染源排放、污染物質種類多、濃度變化大、排放時間不確定等特點。TVOC自動監測報警系統可實時聯系提供TVOC總量及各行業重點監測因子數據，并與環保局主管部門實時在線聯網，實現TVOC總量減排實時監控及排污收費等功能。

1.2 監測范圍

本產品監測因子為苯、甲苯、二甲苯、苯乙烯、三氯乙烯、三氯甲烷、三氯乙烷、二異氰酸酯（TDI）等等。

產品依據《環境空氣揮發性有機物氣象色譜連續監測系統技術要求及檢測方法》（HJ 1010—2018）

《關于加強固定污染源廢氣揮發性有機物監測工作的通知》

《固定污染源廢氣總烴、甲烷和非甲烷總烴的測定氣相色譜法》

TVOC有組織排放在線監測總有機物分析、無組織排放、TVOC煙氣廢氣在線監測；

TVOC回收、整理前/后的在線監測中的總有機物分析；

熱電廠循環流化床鍋爐用于燃燒控制室的煙道氣體監測；

鋼鐵廠軋鋼加熱爐用于解決降低氧化燒損或脫碳層厚度時的爐氣氣氛檢測；

全氫熱處理爐用于檢測輻射管是否燒穿漏氣；汽車尾氣排放檢測；

 其他工業窯爐及垃圾焚燒爐廢氣監測。工業排放有機揮發性廢氣；

 排放管道中總碳氫化合物(THC)及非甲烷總烴(NMHX)、苯類、二甲基甲酰胺、烷類、烯類及環狀芳香族碳氫化合物的定量定性分析；

工業區或化工區復雜有毒有害有機物；

 污染源VOC在線監測；

惡臭類有機硫化物在線監測；

廠界多點無組織排放在線監測

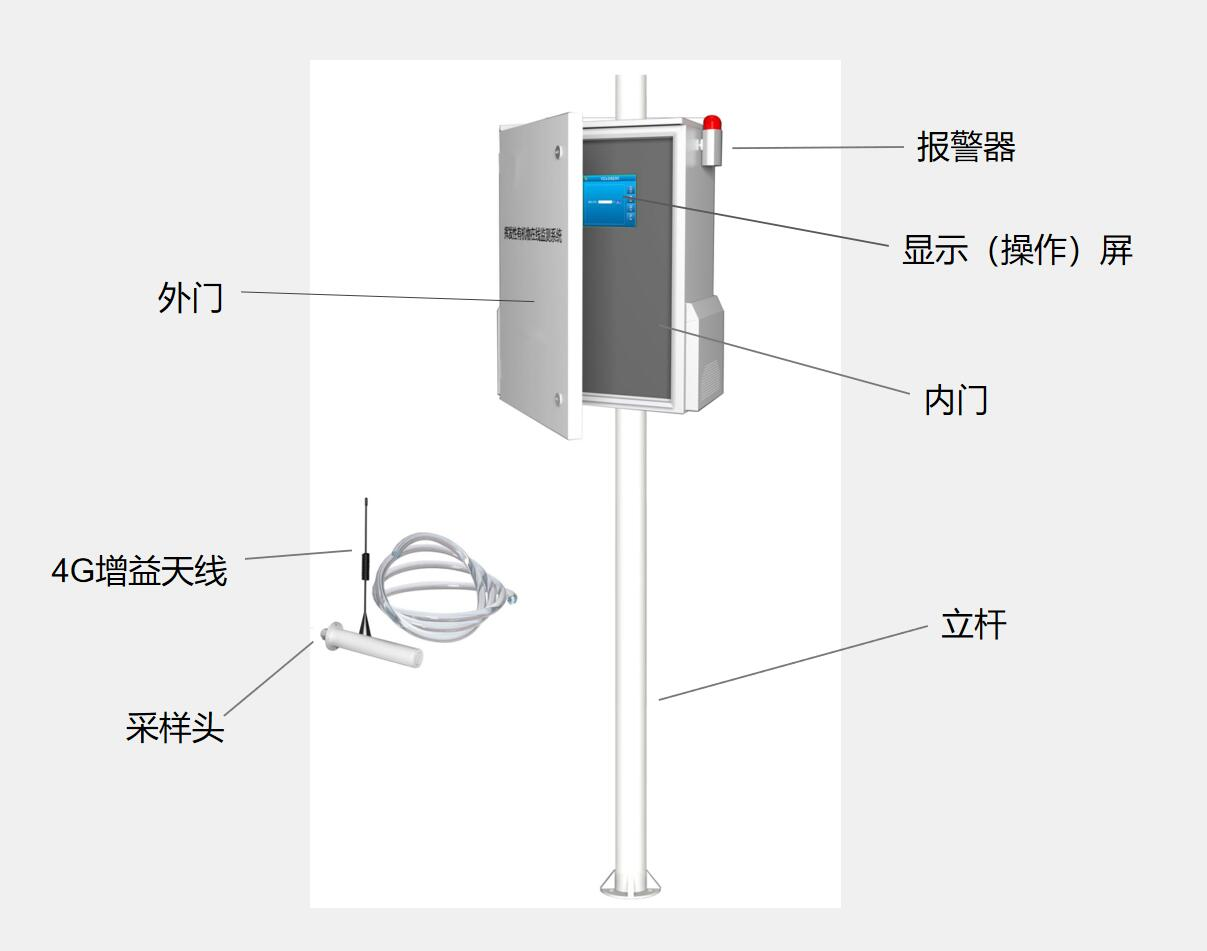

1.3 結構組成

1.4 功能實現

1）數據采集：

實時監測TVOC濃度以及溫濕度。

2）數據存儲：

能夠存儲實時數據并保存歷史數據，具備斷電保護功能，斷電后所存儲的數據不丟失，故障修復后續傳功能。

3）數據通信：

使用4G通信來進行數據傳輸，支持遠程及本地配置設備參數。

4）數據平臺：

本司提供免費云平臺，并可協助客戶對接政府或客戶自建平臺。通過數據平臺可以實時了解整個轄區范圍內所有TVOC在線監測儀設備的運行情況，可以查詢、統計不同階段的TVOC監測情況繪制實時曲線。

5）人機交互：

通過7寸全彩LCD顯示屏觸摸按鍵可以直接查看實時數據，查詢歷史數據，同時還可以通過觸摸屏設置設備時間、設備編號等參數。

1.5 性能優勢

TVOC是揮發性有機化合物，按其化學結構可以分為烷類、芳烴類、脂類、醛類和其他等，最常見的氣體組 分為苯、甲苯、二甲苯、苯乙烯、三氯乙烯、三氯甲烷、三氯乙烷、二異氰酸酯（TDI）等等，這些氣體在噴漆、石化、化工、制鞋、印刷、電子、服裝干洗、石油、建筑等行業均有排放,TVOC對人體的傷害很大，會引起慢性中毒，損害肝臟和神經系統，甚至?xí)?dǎo)致白血病的產生。TVOC在線監測儀適用于煙氣TVOC有組織排放和環境大氣TVOC無組織排放監測場合。

TVOC在線監測儀是一款集互聯網技術、傳感器技術、嵌入式技術、數據采集儲存技術、數據庫技術等高科技應用技術為一體的綜合性新型儀器。可實現多方實時監管、實時報警、實時數據無線上傳及記錄、數據黑匣子等功能。

采用ARM架構芯片，擁有足夠的運算能力，同時降低功耗，系統運行穩定。并使用4G網絡通信技術，通過互聯網進行數據上傳，從而保證數據傳輸安全、穩定以及快捷。

PID光離子或者電化學原理傳感器技術，高精度模擬量采集單元，以得到TVOC濃度的準確量化數據。

當網絡中斷時監測數據可緩存到本地，待網絡恢復后立即將數據補傳到監控平臺。

二、VOC在線監測系統產品詳情

2.1產品特點

【01】監測因子為苯、甲苯、二甲苯、苯乙烯、三氯乙烯、三氯甲烷、三氯乙烷、二異氰酸酯（TDI）等等。

【02】高性能傳感器，具有良好的抗干擾性能，預處理單元穩定可靠,采用隔膜泵技術。

【03】液晶面板顯示采用7"觸摸大屏顯示,全中文界面,人機交互界面方便操作。直觀顯示工作數據。

【04】4G網絡無線傳輸數據,傳輸穩定可靠，全軟件自動校準功能。

【05】支持反吹功能。檢測現場具有現場聲光報警功能，氣體濃度超標即時報警，是危險現場作業的安全保障。

【06】獨立氣室，更換傳感器無須現場標定，傳感器關鍵參數自動識別。

2.2產品優勢

①進口高性能傳感器，具有良好的抗干擾性能

② 采用微處理器技術，響應速度快，測量精度高，穩定性和重復性好

③ 檢測現場具有現場聲光報警功能，氣體濃度超標即時報警，是危險現場作業的安全保障

④ 現場帶背光大屏幕多參數LCD顯示，直觀顯示氣體濃度、類型、單位、工作狀態等

⑤ 獨立氣室，更換傳感器無須現場標定，傳感器關鍵參數自動識別

⑥ 全量程范圍溫度數字自動跟蹤補償，保證測量準確性

2.3設備參數：

2.4用途廣泛：

滿足各地環保要求,適于各類廢氣排放監測要求，家具制造、精細化工、制藥、生化行業、機械行業、尾氣排放。

三、VOC在線監測系統物聯云

● 政府監管平臺完美對接能力

● 多任務、高并發、低延時

● 多平臺同步查看、多維度檢索能力

● 數據高亮報警與短信推送能力

● 多層級管理與權限分配能力

● 支持數據大屏展示與定制開發
